一、產品簡述

HTLJC型鐵路機車車輛輪徑尺（以下簡稱輪徑尺）是用于測量鐵路機車、車輛、動車組、地鐵列車車輪滾動圓直徑和輪徑差的專用計量器具。

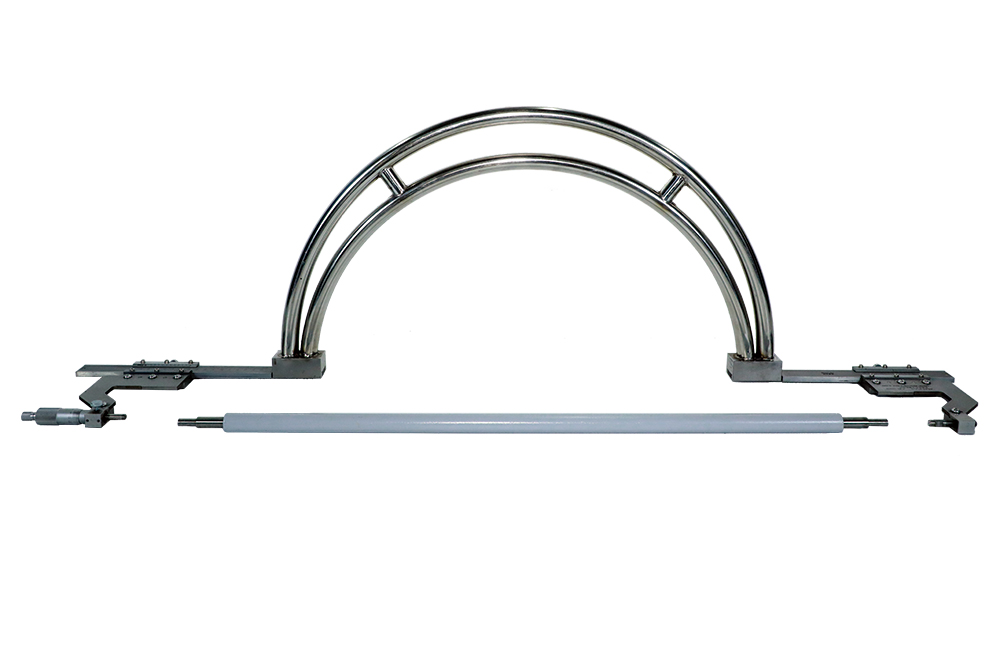

二、鐵路機車車輛輪徑尺結構型式

三、主要技術指標

1.輪徑尺的測量范圍為：鐵路車輛用輪徑尺：（760-930）mm；內燃機車用輪徑尺（940-1070）mm；電力機車用輪徑尺：（1140-1270）mm。

2.示值最大允許誤差：鐵路車輛（包含動、客、貨及地鐵車輛）用輪徑尺：首次檢定（-0.5-0）mm，后續檢定（-0.8-0）mm；機車（包含電力及內燃機車）用輪徑尺：首次檢定（-0.6-0）mm，后續檢定（-1-0）mm。

3.輪徑尺游標尺的分度值應不大于0.02mm，測微裝置標尺的分度值應不大于0.01mm。

四、產品使用方法

1.進行車輪直徑測量前，應先使用校對桿對輪徑尺基準端游標位置進行標定，并旋轉鎖緊螺絲進行緊固。然后拉動讀數端游框，確保其運動平穩、靈活，無卡緊或松動現象，鎖緊螺母功能正常，主尺及副尺刻線及數值目視清晰，無破損等影響測量的現象。

2.開始測量后，將輪徑尺兩定位板工作面與被測車輪輪輞內側面密貼，移動讀數端游框，使輪徑尺左、右側測頭與被測車輪滾動圓1/2處相接觸，然后保證左側測頭不動，使右側測頭沿滾動圓周作往復運用，尋找測量拐點。

3.找到拐點后，松開螺旋測微裝置鎖緊螺絲，然后旋轉螺旋測微套筒，使讀數端游框沿主尺滑動，至讀數端游標指示在最近的整數點位置時停止，并鎖緊螺旋測微裝置，此時螺旋測微裝置所顯示的小數數值與讀數端游標所指示的整數數值的代數和，即為輪徑測量值。

五、使用注意事項

  1.輪徑尺在使用前，必須對兩定位板和兩測頭工作面進行擦拭，避免因表面夾粘異物而造成讀數失準。且定位板工作面皆必須保證緊貼輪輞內側面，不得隨意錯位放置。

2.量具嚴防磕碰、摔傷等現象，以免影響量具的尺寸精度。

3基準端和讀數端的游框經常放置一些油，保證兩端游框與尺身之間配合順暢，活動靈便。

4.使用后，應將輪徑尺放置在包裝盒內，并按規定進行周期檢定。
